零排放系统大通量横向折叠滤芯采购技术协议



买方：

卖方：

签订地点：

签订日期：



1.总则

1.1本技术协议适用于******公司零排放系统大通量横向折叠滤芯的性能、制造、检验／试验、包装、运输及验收等，并对产品的材质、制造工艺等进行了说明。

1.2本技术协议中提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分、全面引述有关标准和规范的条文，卖方应提供高质量产品以及相应的服务，产品应在相应工程或相似条件下有二年以上的运行经验，并已证明安全可靠。卖方提供的大通量横向折叠滤芯是功能完整、技术先进，并符合国家有关安全、环保等方面强制性要求的产品。

1.3本技术协议所使用的标准如与卖方所执行的标准发生矛盾时，按较高要求的标准执行。

1.4在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

1.5如果卖方没有对本技术协议的条文或数据提出异议，则视为承诺提供完全符合本技术协议要求的产品。

1.6卖方对其外购配套部件承担本技术协议及相关合同条款的全部责任。即包括分包（或外购）的产品。

1.7卖方提供的滤芯的技术要求和性能必须符合本技术协议的要求。

1.8本技术协议中未尽事宜，由买、卖双方协商确定。



2.供货范围

2.1卖方保证提供的滤芯为全新的、先进的、成熟的、完整的和安全可靠的，且技术性能符合本技术协议的要求。

2.2卖方必须提供滤芯材质证明材料。

2.3为保证产品质量，卖方应为生产商。



3.零排放系统大通量横向折叠滤芯的设计参数

1）工作温度5～60℃；设计运行压力0.8MPa,进水压力≤1.6MPa。

2）滤芯用来拦截水中的大颗粒胶体、悬浮物等机械杂质，保护膜不被堵塞和污染。

3）在进水水质稳定情况下，质保期一年。



4.技术及性能要求

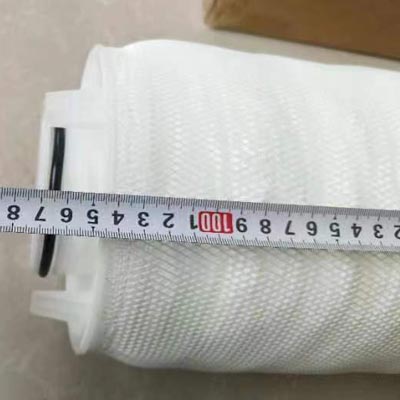

1）滤芯的规格型号：长度40"，外压式，滤芯接口：Ф76/165，过滤精度5μm和过滤精度1μm。

2）滤料材质：聚丙烯纤维熔喷覆膜材质，无任何粘合剂，无任何滤芯本身材料脱落，当进水压力小于1.6MPa，压差小于0.2Mpa时，不允许发生滤材变形、开裂、被击穿等质量不合格现象。

3）为了保证过滤精度和纳污量，过滤层数8层，其中保护层4层，核心滤膜层4层。必须配有进出水格网，防止滤材粘合。过滤器出水指标要求SDI≤3。当SDI≤3时平均更换周期为20天，当3≤SDI≤5平均更换周期为18天，当SDI＞5时平均更换周期为15天。

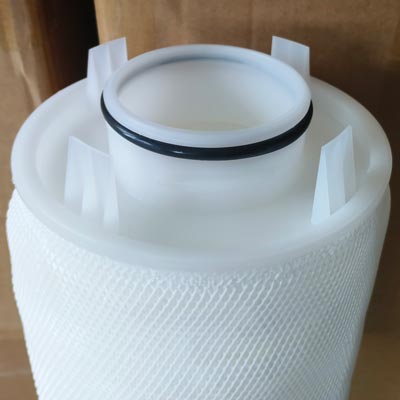

4）每只滤芯配带V型三元乙丙橡胶密封圈一个，安装简单，密封可靠，准确尺寸需要卖方按自己的测量方法到现场进行测量。

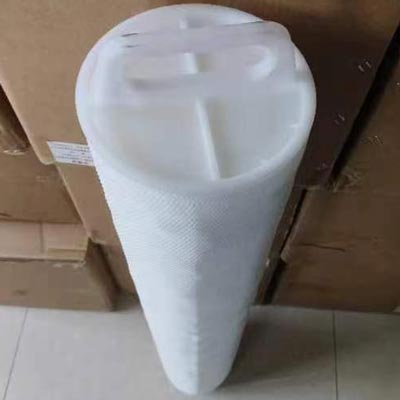

5）为保证滤芯的抗压强度，骨架选用聚丙烯材质的加厚型8毫米厚度的内骨架和厚度是4毫米的外骨架，加强型上下端盖选用聚丙烯材质整体模压式制造，并且设有专用提环便于滤芯的拆卸与安装。在进水压力小于1.6MPa，压差小于0.2Mpa时滤芯的内外骨架、端盖、滤料均不允许发生变形或者脱落，更不允许损坏过滤器的内部配件。

6）为达到深层次梯度过滤的效果，制作方式高采用孔率横向深层纤维折叠式，滤芯材质的选择及加工方法充分考虑水的成分要求，滤层间热熔合缝、滤料和上下端盖均采用红外热熔焊接技术且结合牢固。滤芯在使用过程中焊接面不允许发生开裂、分离、开口等质量问题。

7）滤芯的装配方式：滤芯的接口必须与我公司零排放系统大通量过滤器相匹配，且结合牢固、密封性好，不允许发生因接口密封不严而导致的介质短路现象。

8）为保障滤芯有较长的使用寿命，要求单支滤芯的单层滤料长度不低于17米，滤材单层过滤面积大于15m2/支，并且采用先进的梯度过滤的制作工艺生产，必须具备较强的纳污能力。

9）为保证高压泵的安全运行，滤芯的单支的最大流量不低于80m3/h，单支的平均流量不低于70m3/h。

10）按照零排放系统的设计要求，过滤器压差0.1MPa时更换滤芯；当压差瞬时大于0.3MPa时不允许发生滤芯爆裂的质量问题，如发生由卖方负责赔偿、解决。



5.规定和标准

滤芯的设计、制造、拆卸、安装及验收必须执行现行有效的国家标准和行业标准，包括但不限于以下标准：

HY/T055-2001《折叠筒式微孔过滤芯行业标准》

JB/T7218-2004《筒式加压液体过滤滤芯》

JB2932-86《水处理设备制造技术条件》

JB/T7219-2018《筒式加压液体过滤滤芯性能试验方法》



6.其他要求

6.1卖方提供过滤器滤芯的所有技术资料（包括合格证和后期出厂检测报告）。

6.2过滤器滤芯到达买方使用现场或仓库后，在开箱前，买方和卖方共同按照相关标准和技术文件要求，对其包装、型号规格、数量、外观质量及材质进行开箱清点和检验。

6.3卖方提供的过滤器滤芯必须保证能够与买方现场的滤芯进行互换，保证拆卸、安装尺寸一致。

保证能装配拆卸、安装上去，否则，由卖方免费更换。

6.4如果卖方有其它标准取代上述标准，需呈交买方，经认可后方能采用并附于本协议后。



7.包装、运输及贮存

过滤器滤芯的包装、运输和贮存等必须能保障滤芯的安全，由于包装、运输和储存造成的物资的损坏，由卖方负责更换。

7.1包装：滤芯出厂时，零部件的包装应符合JB/ZQ4286的规定，应分类装箱并应遵循适于运输，便于安装和查找的原则。包装箱外壁应有明显的文字说明，如：滤芯名称、用途及运输、储存安全注意事项等。包装箱内应附带下列文件，但不限于此：a装箱单；b产品使用说明书；c产品检验合格证。

7.2运输：其运输方式受部件的运输尺寸和重量的限值，由双方进一步协商确定。大部件的运输应有防止变形、擦伤及碰撞等的措施。

7.3储存：卖方应根据包装箱内所装物品的特性，向买方提供安全保存方法的说明。卖方所供的备品备件及专用工具亦应有安全储存方法的说明。



8.技术服务

8.1合同资料

卖方需要向买方提供如下技术资料：

卖方提供技术资料及交付进度

8.2卖方现场服务

1）为使过滤器滤芯能正常安装、调试、运行、维护及检修，卖方有责任提供相应的技术支持。

2）卖方现场服务人员的目的是保证所供滤芯正常使用。当买方在使用过程中出现异常情况时卖方要派合格的现场服务人员，进行现场答疑、解决，为此不支付任何费用。



9.检验、性能保证

9.1卖方应按此技术协议及有关标准进行检验和试验。

9.2卖方应向买方提供下列材料

1）送货清单

2）产品合格证

3）材料检验合格证

4）尺寸检验报告

5）外购产品质量检验合格证

9.3性能保证：

1）产品实行三包,若存在较大缺陷则延长保质期。根据实际情况若是需要现场服务，接到买方电话通知后48小时赶到现场进行处理。

2)卖方承担全部所供物资的质量责任。



10.交货地点及时间

10.1交货地点：******公司现场。

10.2交货时间：具体时间由买方提前一周通知。
